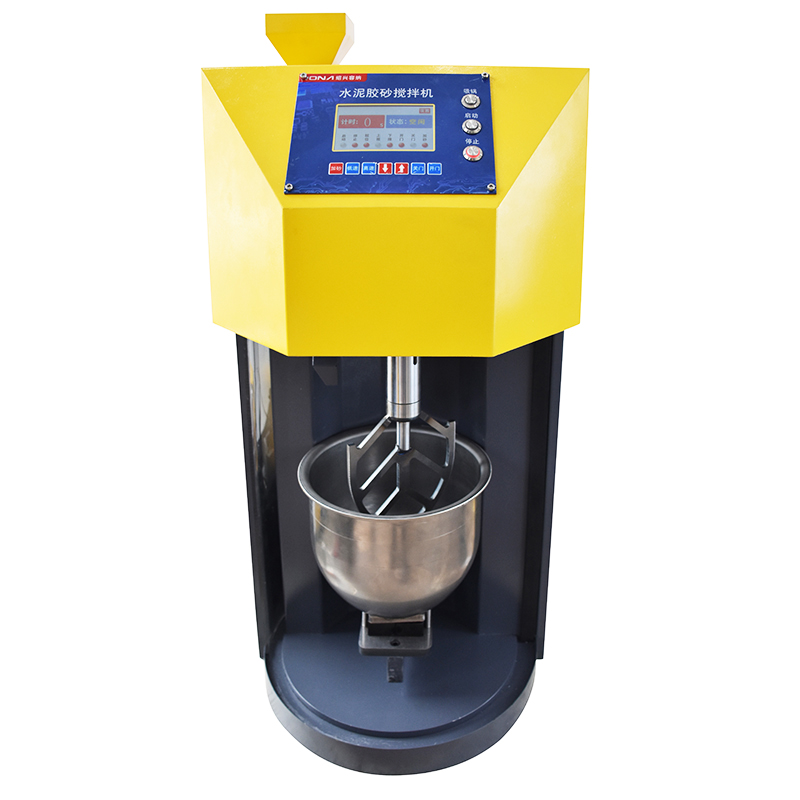

新標準JJ-20H水泥膠砂攪拌機
    發布時間: 2022-04-09 09:15

一、名稱、型號及規格

  名稱:水泥膠砂攪拌機

  型號:JJ-20H


二、執行標準

  GB/T 17671-2021《水泥膠砂強度檢驗方法(ISO法)》

  JC/T 681 《行星式水泥膠砂攪拌機》


三、功能總述

  水泥膠砂攪拌機是我公司參照國家標準GB/T 17671-2021《水泥膠砂強度檢驗方法(ISO法)》、JC/T 681  《行星式水泥膠砂攪拌機》等行業或國家標準設計制作。行星式膠砂攪拌機由膠砂攪拌鍋和攪拌葉片及相應的機構組成。

四、技術參數

運動軌跡

低速(自轉:140±2r/min)(公轉:62±2r/min)

高速(自轉:285±3r/min)(公轉:125±3r/min)

運動軌跡

攪拌葉在攪拌鍋內的運動軌跡同ISO679—1989(E)

攪拌葉寬度

135mm

攪拌葉聯接

使用快接(可隨時拆裝葉片,便于葉片清洗)

攪拌鍋容積

5L(壁厚3mm

攪拌鍋安裝

采用磁吸式鎖固結構

方式

新式加砂結構,90度傾倒加砂,加砂完全性更高。

電動防護門

采用自動開合門方式

工作間隙

攪拌葉與攪拌鍋之間的工作間隙為3±1mm

電動機

伺服電機軟傳動功率0.75kW

凈重

79kg

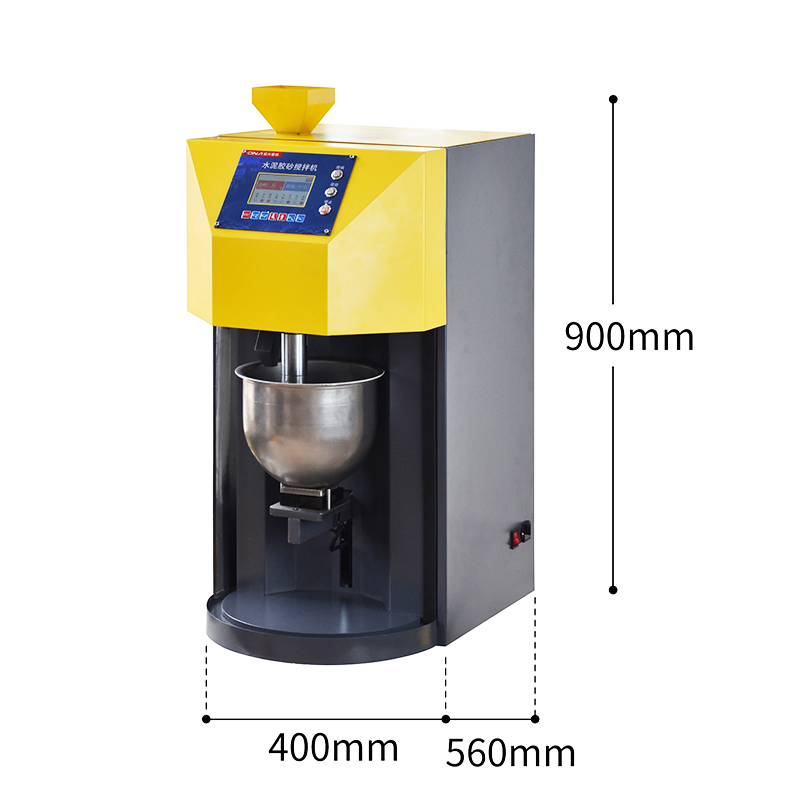

外形尺寸

長400×寬560×高900(mm)

五、技術要求

  1、攪拌葉片高速與低速時的自轉和公轉速度(如下)



自轉 r/min

公轉 r/min

140±2

62±2

285±3

125±3



2、膠砂攪拌機的工作程序

  2.1 設有手動和自動兩種模式

  2.2 自動控制程序為:低速30s±1s,再低速30s±1s、同時自動開始加砂并在20s~30s內全部加完,高速30s±1s,停90s±1s,高速60s±1s。

  2.3 手動控制具有高、停、低三檔速度及加砂功能控制按鈕,并與自動互鎖。



3、加砂裝置

  3.1 完全性:一次試驗所用標準砂能全部進入鍋內不會外濺。

  3.2 加砂裝置:水泥砂漿攪拌機采用新式加砂結構,通過程序控制步進電機控制新式加砂斗進行加砂,加砂速度更均勻,控時更精確,加砂到最后電機能自動抖動數次,使加砂完全性更高。



4、攪拌鍋

  4.1 攪拌鍋由不銹鋼制造。

  4.2 攪拌鍋深度:≈180㎜。

  4.3 攪拌鍋內徑:≈200㎜,垂直方向的內徑之差不應超過0.5㎜。

  4.4 攪拌鍋壁厚:≈3㎜。

  4.5 攪拌鍋采用磁吸式鎖固結構(取放更便捷,鎖定后無晃動)。
